過濾器

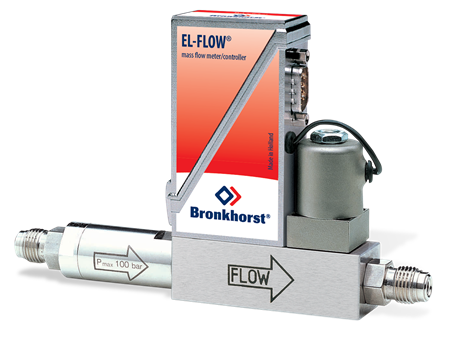

由于供氣體用的熱式質量流量計/控制器的固有結構，其產品對氣體污染物非常敏感。為了提高平均故障間隔時間，一個重要因數就是須保證輸入儀表的氣體是干凈的。內聯過濾組件通過螺絲被固定在儀表入口，使其具有過濾功能。它包含一個316L燒結金屬過濾器盒，適用于普通用途的過濾，并且可以應用恰當?shù)娜軇﹣砬逑?。但如果氣體中含有大量的微粒物質，建議使用一個上游過濾器。
可選
- 低流量或者中等流式過濾器的儀表應該選擇一個配有?”內螺紋的入口連接；而高流量過濾器適合與配有?” 內螺紋的連接；超低流量過濾器配有一個1/8″連接。
- 原則上應該選擇低 ΔP的孔隙度； ΔP建議不要高于250到500mbar,并且孔隙度不應該大于5 μm。跨線濾波器的壓差，可以幫助我們在網絡上的在線計算工具FLUIDAT計算。
可供型號
| 形式 | 型號 | 壓力等級 | 絕對壓力(μm) | 內/外接口 | |
|---|---|---|---|---|---|
| ultra-low-flow | M-410-13 | ?100 bar | 0.5 | I | 1/8″female |
| M-420-13 | ?200 bar | O | 1/8″male | ||
| M-410-16 | ?100 bar | 2 | I | 1/8″female | |
| M-420-16 | ?200 bar | O | 1/8″male | ||
| M-410-18 | ?100 bar | 7 | I | 1/8″female | |
| M-420-18 | ?200 bar | O | 1/8″male | ||
| M-410-20 | ?100 bar | 15 | I | 1/8″female | |
| M-420-20 | ?200 bar | O | 1/8″male | ||
| 形式 | 型號 | 壓力等級 | 絕對壓力(μm) | 內/外接口 | |
|---|---|---|---|---|---|
| low-flow | M-411-13 | 100 bar | 0.5 |
I |
1/4″female |
| M-421-13 | 200 bar |
O |
1/4″male | ||
| M-411-16 | 100 bar | 2 |
I |
1/4″female | |
| M-421-16 | 200 bar |
O |
1/4″male | ||
| M-411-18 | 100 bar | 7 |
I |
1/4″female | |
| M-421-18 | 200 bar |
O |
1/4″male | ||
| M-411-20 | 100 bar | 15 |
I |
1/4″female | |
| M-421-20 | 200 bar |
O |
1/4″male | ||
| 形式 | 型號 | 壓力等級 | 絕對壓力(μm) | 內/外接口 | |
|---|---|---|---|---|---|
| medium-flow | M-412-16 | 100 bar | 2 |
I |
1/4″female |
| M-422-16 | 200 bar |
O |
1/4″male | ||
| M-412-17 | 100 bar | 5 |
I |
1/4″female | |
| M-422-17 | 200 bar |
O |
1/4″male | ||
| M-412-19 | 100 bar | 10 |
I |
1/4″female | |
| M-422-19 | 200 bar |
O |
1/4″male | ||
| M-412-21 | 100 bar | 20 |
I |
1/4″female | |
| M-422-21 | 200 bar |
O |
1/4″male | ||
| 形式 | 型號 | 壓力等級 | 絕對壓力 (μm) | 內/外接口 | |
|---|---|---|---|---|---|
| high-flow | M-413-16 | 100 bar | 2 |
I |
1/2″female |
| M-423-16 | 200 bar |
O |
1/2″male | ||
| M-413-17 | 100 bar | 5 |
I |
1/2″female | |
| M-423-17 | 200 bar |
O |
1/2″male | ||
| M-413-19 | 100 bar | 10 |
I |
1/2″female | |
| M-423-19 | 200 bar |
O |
1/2″male | ||
| M-413-21 | 100 bar | 20 |
I |
1/2″female | |
| M-423-21 | 200 bar |
O |
1/2″male | ||
| M-413-33 | 100 bar | 40 |
I |
1/2″female | |
| M-423-33 | 200 bar |
O |
1/2″male | ||
